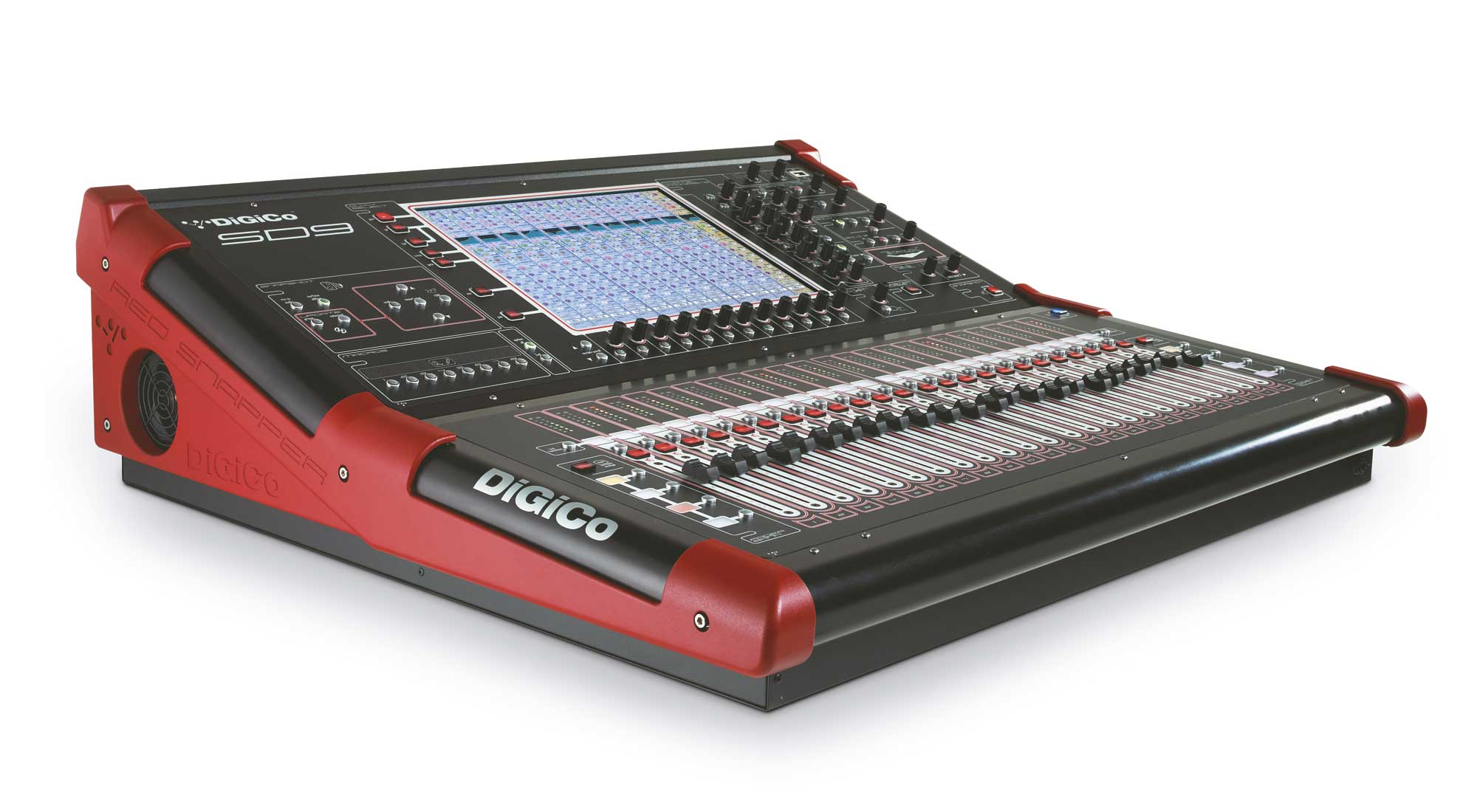

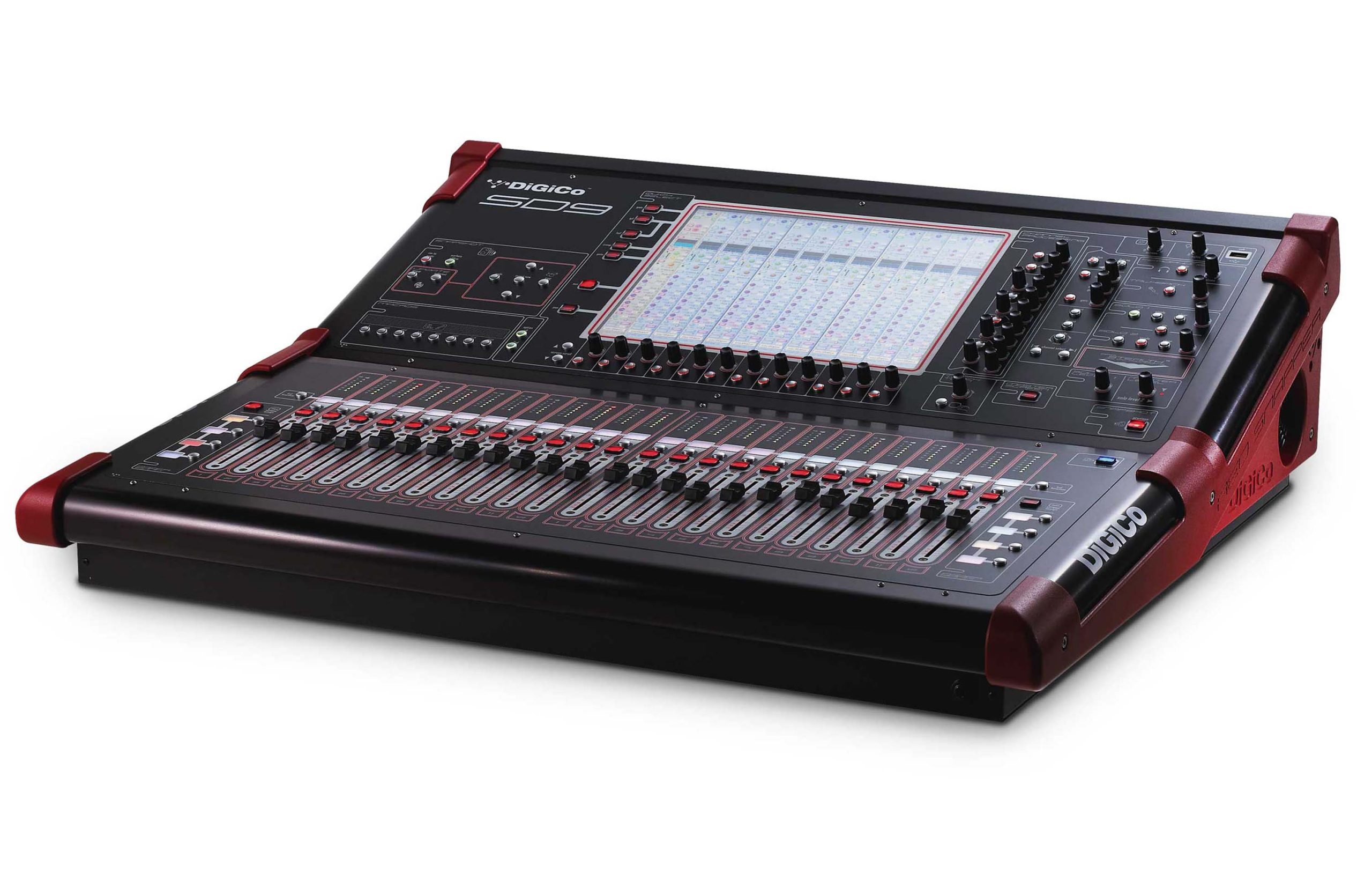

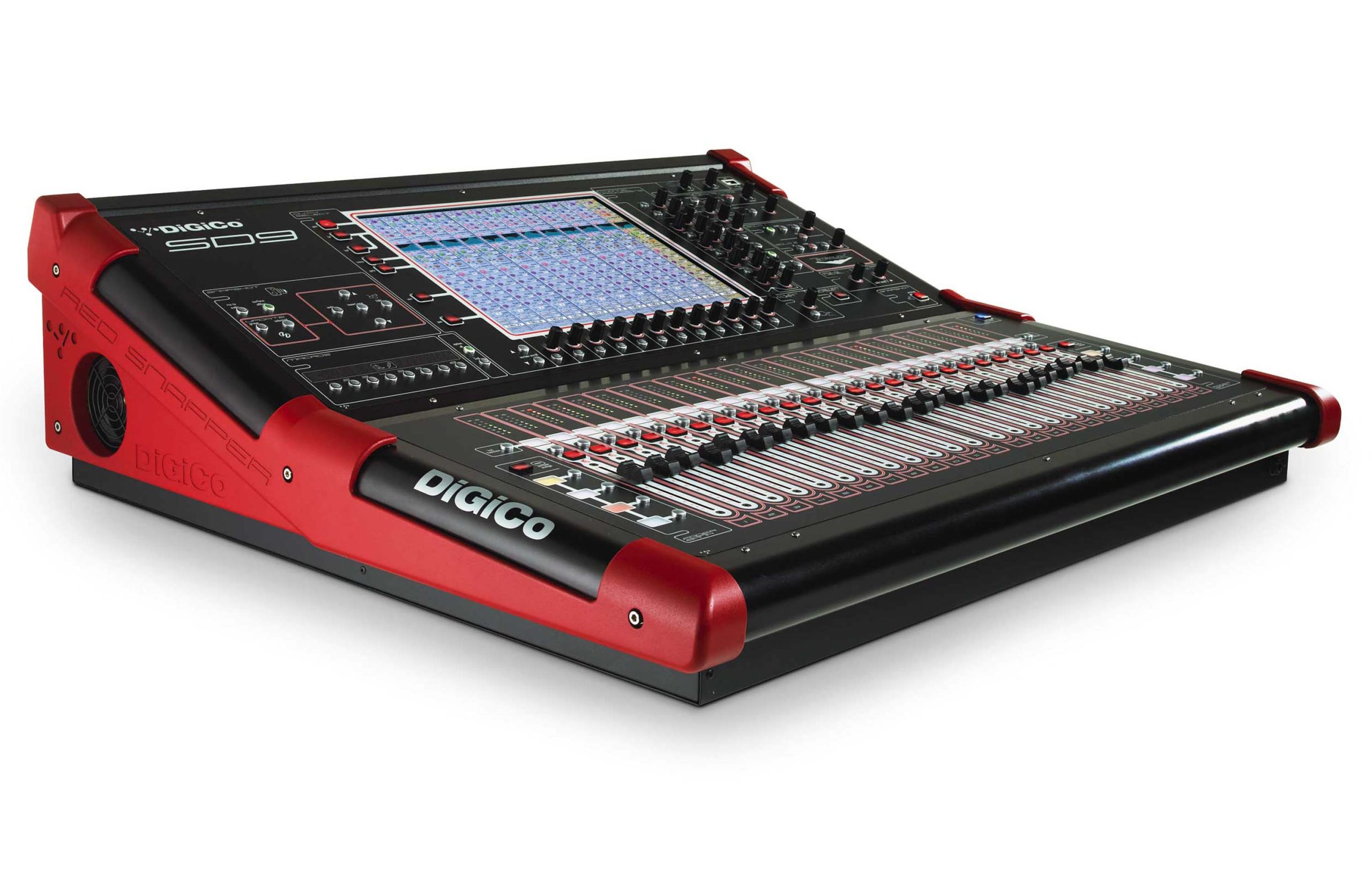

Specificaties SD9
FYSISCHE AFMETINGEN:
878 mm (b) x 785 mm (d) x 262 mm (h)
Gewicht:
36kg
Stroomvereisten:
90-264 VAC, 47-63Hz Automatische detectie. 208 watt, 232VA
Redundantie:
Interne voeding x 2 (optioneel)
AUDIOSPECIFICATIES
Samplefrequentie:
48kHz of 96kHz
Verwerkingsvertraging:
2ms typisch @ 48K (48 stereokanalen, podiumingang via L-R-bus naar podiumuitgang) 1,1ms @96k
Interne verwerking:
Tot 40-bit, Floating Point
A>D & D>A:
24-bits conversie Bit Diepte
Frequentiebereik:
+/- 0,6dB (20Hz tot 20kHz)
THD: <0,05% @ Unity Gain,:
10dB ingang @ 1kHz
Kanaalscheiding:
Beter dan 90dB: (40Hz-15kHz)
Resterende uitgangsruis:
<90dBu typisch (20Hz-20kHz)
Microfooningang:
Beter dan -126dB: Equivalente Ruis
Maximaal uitgangsniveau:
+22dBu
Maximaal ingangsniveau:
+22dBu

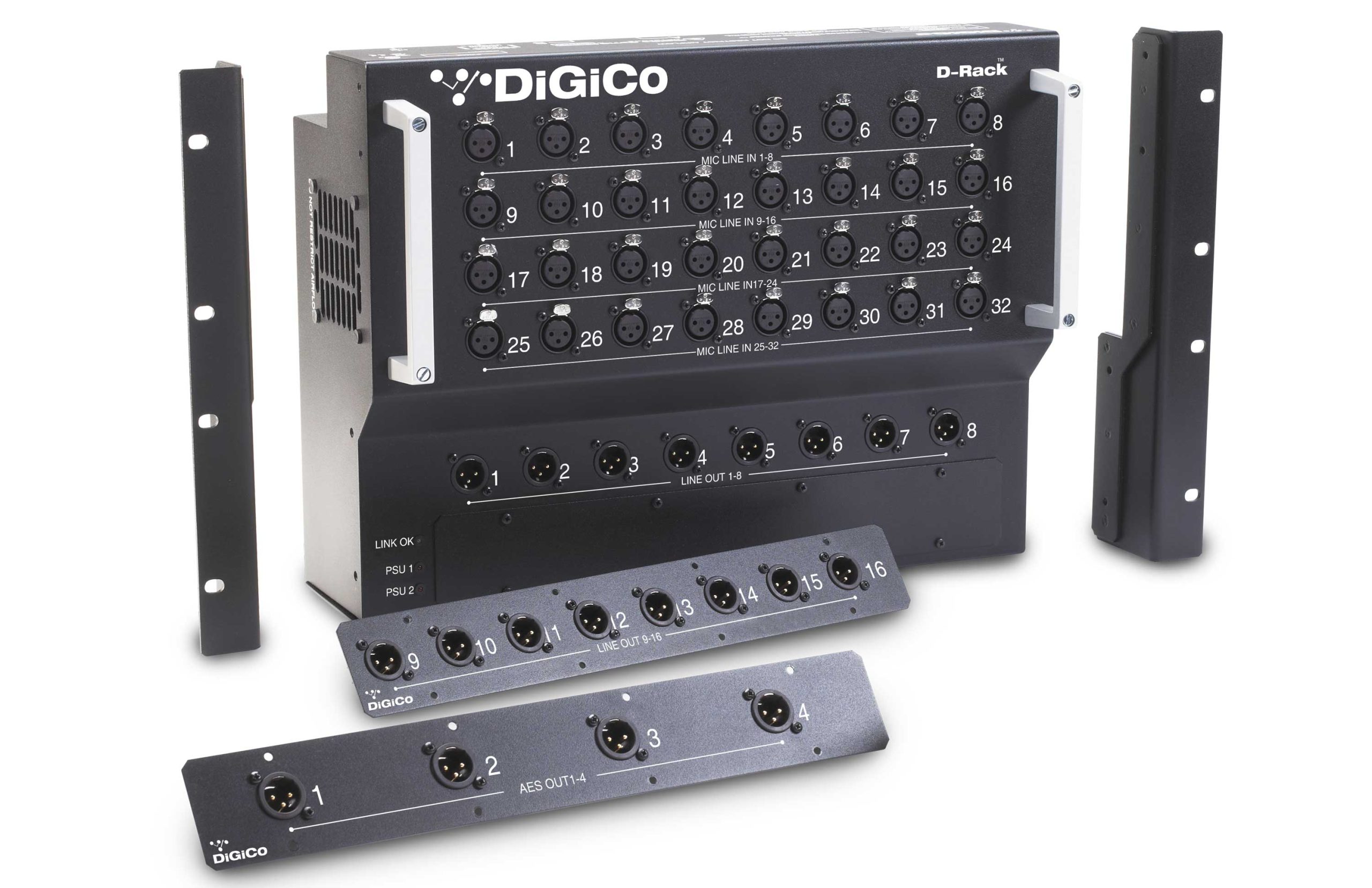

Specificaties D-Rack 32
Afmetingen:
412mm (b) x 179mm (d) x 310mm (h)
Gewicht:
10kg
Stroomvereisten:
88-264VAC, 47-63Hz, 2,8A MAX
Redundantie:
Interne PSU’s x 2 (optioneel)
AUDIOSPECIFICATIES
Samplefrequentie:
48 kHz of 96 kHz
Optocore vezelsnelheid:
1G of 2G
Overspraak (100 tot 10 kHz):
>90dB
Analoge ingangsfrequentierespons (10Hz tot 20kHz):
±1dB
Analoge EIN (150Ω):
127dB
Dynamisch bereik:
113dB
Ingangsimpedantie:
2500Ω (2650Ω met pad)
CMRR @ 1kHz (150Ω Zin):
>71dB
Analoge vervorming @ 30dBFS versterking (100Hz tot 10kHz):
<0.01%
Fantoomvoeding:
48.3V
Versterkingsbereik:
-10dB tot +60dB
Systeemvertraging:
≈2ms @ 48kHz of ≈1.1ms @ 96kHz
Maximaal ingangsniveau:
+22dBu
Maximaal uitgangsniveau:
+22 dBu
