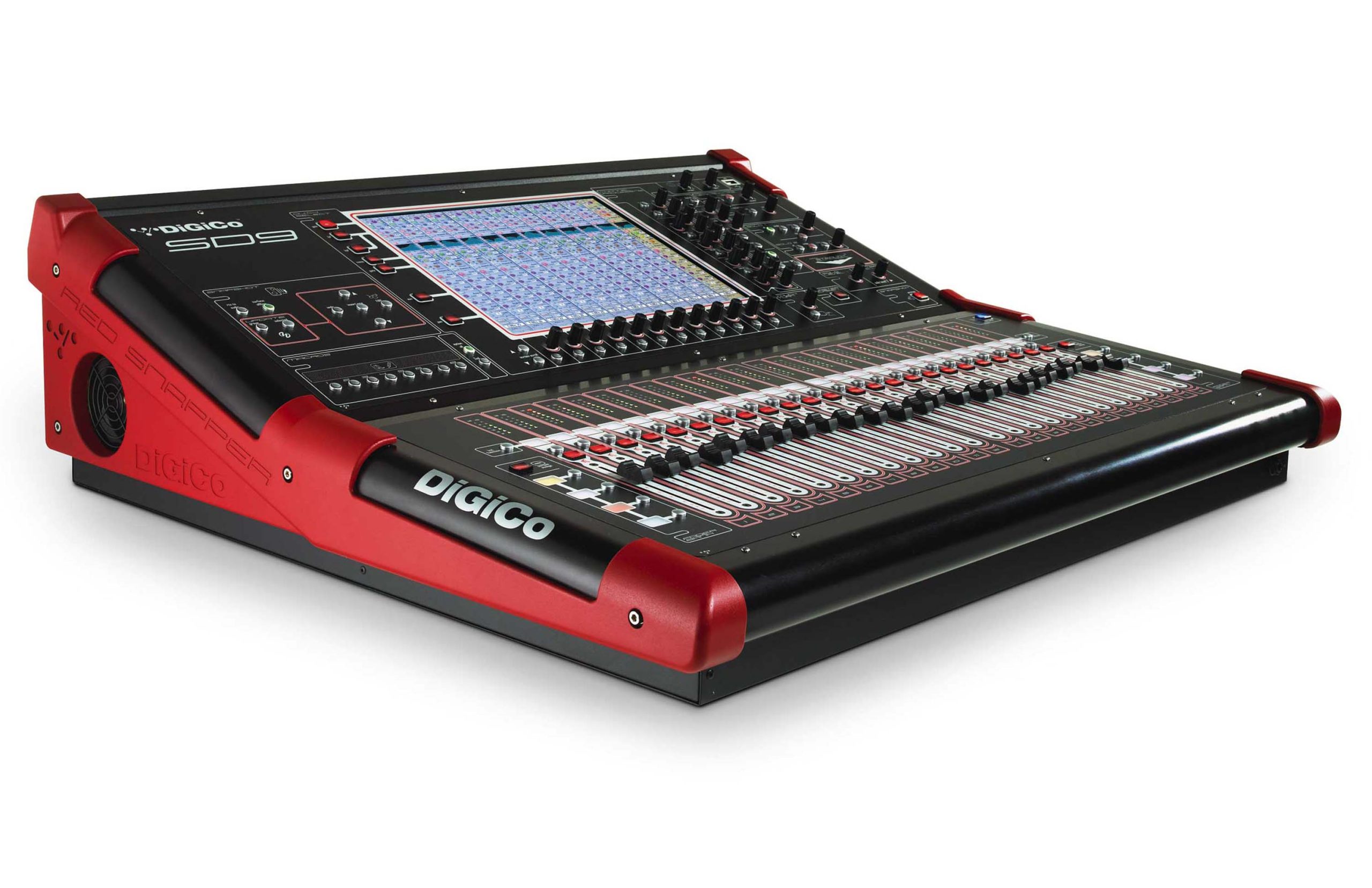

Digico SD9 digitale mengtafel

Specificaties SD9



FYSISCHE AFMETINGEN:

878 mm (b) x 785 mm (d) x 262 mm (h)



Gewicht:

36kg



Stroomvereisten:

90-264 VAC, 47-63Hz Automatische detectie. 208 watt, 232VA



Redundantie:

Interne voeding x 2 (optioneel)



AUDIOSPECIFICATIES



Samplefrequentie:

48kHz of 96kHz



Verwerkingsvertraging:

2ms typisch @ 48K (48 stereokanalen, podiumingang via L-R-bus naar podiumuitgang) 1,1ms @96k



Interne verwerking:

Tot 40-bit, Floating Point



A>D & D>A:

24-bits conversie Bit Diepte



Frequentiebereik:

+/- 0,6dB (20Hz – 20kHz)



THD: <0,05% @ Unity Gain,:

10dB ingang @ 1kHz



Kanaalscheiding:

Beter dan 90dB: (40Hz-15kHz)



Resterende uitgangsruis:

<90dBu typisch (20Hz-20kHz)



Microfooningang:

Beter dan -126dB: Equivalente Ruis



Maximaal uitgangsniveau:

+22dBu



Maximaal ingangsniveau:

+22dBu



Specificaties D-Rack 32



Afmetingen:

412mm (b) x 179mm (d) x 310mm (h)



Gewicht:

10kg



Stroomvereisten:

88-264VAC, 47-63Hz, 2,8A MAX



Redundantie:

Interne PSU’s x 2 (optioneel)





AUDIOSPECIFICATIES



Samplefrequentie:

48 kHz of 96 kHz



Optocore vezelsnelheid:

1G of 2G



Overspraak (100 – 10 kHz):

>90dB



Analoge ingangsfrequentierespons (10Hz – 20kHz):

±1dB



Analoge EIN (150Ω):

127dB



Dynamisch bereik:

113dB



Ingangsimpedantie:

2500Ω (2650Ω met pad)



CMRR @ 1kHz (150Ω Zin):

>71dB



Analoge vervorming @ 30dBFS versterking (100Hz – 10kHz):

<0.01%



Fantoomvoeding:

48.3V



Versterkingsbereik:

-10dB tot +60dB



Systeemvertraging:

≈2ms @ 48kHz of ≈1.1ms @ 96kHz



Maximaal ingangsniveau:

+22dBu



Maximaal uitgangsniveau:

+22 dBu
